Caja de Conexiones Solar: La Guía Definitiva

Cuando pensamos en una instalación de energía solar, nuestra mente suele volar hacia los brillantes paneles fotovoltaicos que capturan la luz del sol. Sin embargo, detrás de cada uno de estos paneles se esconde un componente pequeño pero absolutamente fundamental para el funcionamiento, la seguridad y la longevidad de todo el sistema: la caja de conexiones. A menudo pasada por alto, esta robusta carcasa es el verdadero centro neurálgico del panel, un guardián silencioso que protege las delicadas conexiones eléctricas de las inclemencias del tiempo y garantiza que la energía fluya de manera segura y eficiente. En este artículo, desvelaremos todos los secretos de este componente esencial.

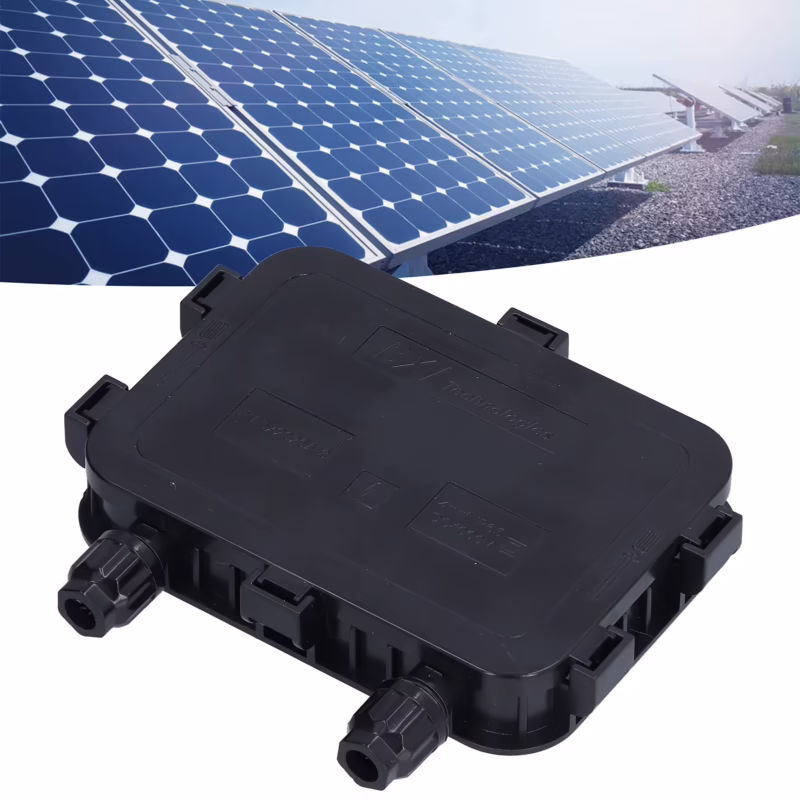

¿Qué es Exactamente la Caja de Conexiones de un Panel Solar?

La caja de conexiones de un panel solar es un receptáculo protector, generalmente ubicado en la parte posterior del panel. Su propósito principal es albergar y proteger las conexiones eléctricas donde los cables del panel se unen y se conectan a los cables que llevarán la energía al resto del sistema (como el inversor o el controlador de carga). No es simplemente una caja de plástico; es un dispositivo de ingeniería diseñado para ser el punto de interconexión seguro y duradero entre la energía generada y su sistema eléctrico. Sus funciones clave son:

• Protección Física: Resguarda las terminaciones eléctricas del polvo, la humedad, la lluvia, la nieve y otros factores ambientales que podrían causar corrosión, cortocircuitos o fallos en el sistema.
• Seguridad Eléctrica: Contiene componentes vitales como los diodos de bypass, que son cruciales para el rendimiento del panel en condiciones de sombreado parcial. Además, aísla las conexiones de alto voltaje, previniendo riesgos de descargas eléctricas.
• Conexión y Salida: Proporciona un punto de terminación estandarizado y seguro para que los instaladores conecten los paneles entre sí y con el resto de la instalación fotovoltaica.

Anatomía de una Caja de Conexiones: Sus Componentes Clave

Para entender su importancia, debemos mirar en su interior. Aunque su diseño puede variar, la mayoría de las cajas de conexiones comparten varios componentes fundamentales que trabajan en conjunto para asegurar un rendimiento óptimo.

1. La Carcasa o Envolvente

Es la primera línea de defensa. La carcasa está fabricada con materiales de alta resistencia, como plásticos de ingeniería (policarbonato, PVC) o metales como el aluminio. Debe ser capaz de soportar condiciones extremas: desde el calor abrasador del verano hasta el frío glacial del invierno, pasando por la exposición constante a los rayos UV. Su diseño hermético es crucial para mantener la integridad de los componentes internos.

2. Diodos de Bypass

Este es, quizás, el componente más ingenioso y crítico dentro de la caja. Los diodos de bypass son dispositivos electrónicos que actúan como una "ruta alternativa" para la corriente eléctrica. Imagina que una hoja cae sobre una celda solar del panel. Esa celda sombreada deja de producir energía y se convierte en una resistencia, bloqueando el flujo de corriente de las otras celdas de su serie. Sin un diodo de bypass, el rendimiento de todo el panel podría desplomarse drásticamente. El diodo detecta esta resistencia y desvía la corriente "saltándose" la sección sombreada, minimizando así la pérdida de potencia y protegiendo las celdas de posibles daños por sobrecalentamiento.

3. Bloques de Terminales

Son los puntos de conexión física donde los delgados cables (ribbons) que provienen de las celdas solares se unen a los cables de salida más gruesos. Estos bloques deben garantizar una conexión firme y de baja resistencia para evitar pérdidas de energía y puntos calientes. Están diseñados para ser seguros y facilitar una conexión fiable durante décadas.

4. Dispositivos de Protección contra Sobretensiones (SPD)

Aunque no están presentes en todas las cajas de conexiones, los modelos más avanzados pueden incluir dispositivos de protección contra sobretensiones. Estos componentes son vitales en áreas propensas a tormentas eléctricas, ya que protegen al panel y a los equipos conectados (como los microinversores) de picos de voltaje peligrosos que podrían dañar el sistema.

Características que Definen una Caja de Conexiones de Calidad

Al evaluar la calidad de un panel solar, prestar atención a su caja de conexiones es fundamental. Estas son las características que no puedes ignorar:

Resistencia a la Intemperie y Clasificación IP

La capacidad de una caja para resistir la entrada de polvo y agua se mide mediante la Clasificación IP (Ingress Protection). Un número más alto indica una mayor protección. Para instalaciones solares, se recomienda un mínimo de IP65, pero los paneles de alta gama suelen ofrecer IP67 o IP68.

Compatibilidad y Materiales

La caja debe ser compatible con el tipo de panel y los conectores utilizados en la industria (como los MC4). Los materiales de construcción, tanto de la carcasa como de los sellos de goma, deben ser resistentes a los rayos UV para evitar que se agrieten o degraden con el tiempo, lo que comprometería su hermeticidad.

Consejos de Seguridad Fundamentales al Manipular Cajas de Conexiones

La seguridad es primordial cuando se trabaja con cualquier sistema eléctrico, y los sistemas solares no son una excepción. Incluso un solo panel puede generar un voltaje peligroso.

• Nunca abras la caja: La caja de conexiones está diseñada para ser un componente sellado. Solo personal técnico cualificado debe abrirla, ya que en su interior hay componentes eléctricos activos y su manipulación incorrecta puede provocar descargas eléctricas graves.
• Desconecta la energía siempre: Antes de realizar cualquier tipo de mantenimiento o reparación en el sistema, es crucial desconectar completamente la fuente de alimentación para evitar cualquier riesgo eléctrico.
• Evita tocar cables expuestos: Si por alguna razón la caja está dañada y hay cables visibles, no los toques bajo ninguna circunstancia. Pueden transportar corriente eléctrica viva.
• Usa equipo de protección: Al trabajar cerca de instalaciones solares, siempre es recomendable usar equipo de protección personal (EPP) adecuado, como guantes aislantes y gafas de seguridad.
• Realiza inspecciones visuales regulares: Es una buena práctica revisar periódicamente el estado de las cajas de conexiones. Busca signos de daño, corrosión, grietas o deformaciones. Cualquier anomalía debe ser atendida por un profesional de inmediato para garantizar la eficiencia y seguridad del sistema.

Preguntas Frecuentes (FAQ)

¿Todos los paneles solares tienen una caja de conexiones?

Sí, prácticamente todos los paneles solares modernos vienen con una caja de conexiones preinstalada de fábrica. Es un componente integral del diseño del panel y es esencial para su funcionamiento seguro y su conexión al resto del sistema.

¿Es lo mismo una caja de conexiones que una caja combinadora (combiner box)?

No, son componentes diferentes con funciones distintas. La caja de conexiones está en la parte trasera de CADA panel individual. Una caja combinadora, en cambio, es un dispositivo separado que se utiliza en sistemas más grandes para unir (combinar) los cables de varias cadenas de paneles solares en un solo par de cables antes de que lleguen al inversor. Simplifica el cableado y puede albergar fusibles o disyuntores para cada cadena.

¿Qué sucede si entra agua en la caja de conexiones?

La entrada de agua es uno de los peores escenarios. Puede provocar corrosión en los terminales, lo que aumenta la resistencia y reduce la producción de energía. En el peor de los casos, puede causar un cortocircuito, dañando permanentemente el panel, los diodos e incluso representando un riesgo de incendio. Por eso una alta clasificación IP es tan importante.

Conclusión: El Héroe Anónimo de tu Sistema Solar

En conclusión, la caja de conexiones es mucho más que un simple contenedor de plástico en la parte posterior de un panel solar. Es un componente de ingeniería de precisión que juega un papel vital en la protección, la seguridad y el rendimiento a largo plazo de toda tu inversión fotovoltaica. Al garantizar que las conexiones eléctricas estén a salvo de los elementos y al optimizar el rendimiento del panel en condiciones difíciles gracias a los diodos de bypass, esta pequeña caja asegura que puedas disfrutar de energía limpia y fiable durante décadas. La próxima vez que mires un panel solar, recuerda al guardián silencioso que trabaja incansablemente en su reverso.
