La Caja de Fusibles: El Guardián de tu Camper

En el corazón de cada casa rodante, furgoneta camper o autocaravana, existe un componente que, aunque a menudo pasa desapercibido, es el guardián silencioso de toda tu instalación eléctrica. Hablamos de la caja de fusibles, también conocida como panel de fusibles o centro de distribución. Este dispositivo no solo organiza el flujo de energía hacia cada luz, enchufe y electrodoméstico de tu vehículo, sino que también actúa como la primera línea de defensa contra problemas eléctricos que podrían arruinar tu viaje o, peor aún, causar un desastre. Comprender su funcionamiento, sus componentes y su mantenimiento es fundamental para cualquier aventurero que desee viajar con tranquilidad y seguridad.

A menudo, la pregunta inicial es simple: "¿Cómo se llama esa caja donde van los fusibles?". La respuesta es "caja de fusibles", pero detrás de ese nombre se esconde un mundo de protección y control que garantiza que tu nevera siga enfriando, tus luces iluminando y tu bomba de agua funcionando sin riesgo alguno. En este artículo, desglosaremos todo lo que necesitas saber sobre este héroe anónimo de tu sistema eléctrico.

¿Qué es Exactamente una Caja de Fusibles y Por Qué es Vital en tu Furgoneta?

Imagina la instalación eléctrica de tu camper como un sistema de carreteras. La batería es la central energética, los cables son las carreteras y tus aparatos (luces, nevera, etc.) son las ciudades de destino. La caja de fusibles sería el centro de control de tráfico más importante de todo el sistema. Su función principal es doble:

1. Distribución de Energía: Recibe la energía principal proveniente de tu batería auxiliar y la divide en múltiples circuitos más pequeños e independientes. Cada circuito alimenta un componente o un grupo de componentes específicos. Por ejemplo, un circuito para las luces del techo, otro para la bomba de agua, otro para los puertos USB, y así sucesivamente.
2. Protección de Circuitos: Esta es su función más crítica. Cada uno de esos circuitos está protegido por un fusible. Un fusible es un dispositivo de seguridad simple pero increíblemente efectivo que contiene un pequeño filamento metálico diseñado para fundirse y romperse si la corriente eléctrica que pasa a través de él excede un nivel seguro. Al fundirse, interrumpe el flujo de electricidad, protegiendo tanto el aparato conectado como el cableado de un posible sobrecalentamiento o incendio.

Sin una caja de fusibles, una simple sobrecarga o un cortocircuito podría sobrecalentar los cables hasta el punto de derretir su aislamiento y provocar un incendio, poniendo en grave peligro tu vehículo y tu seguridad.

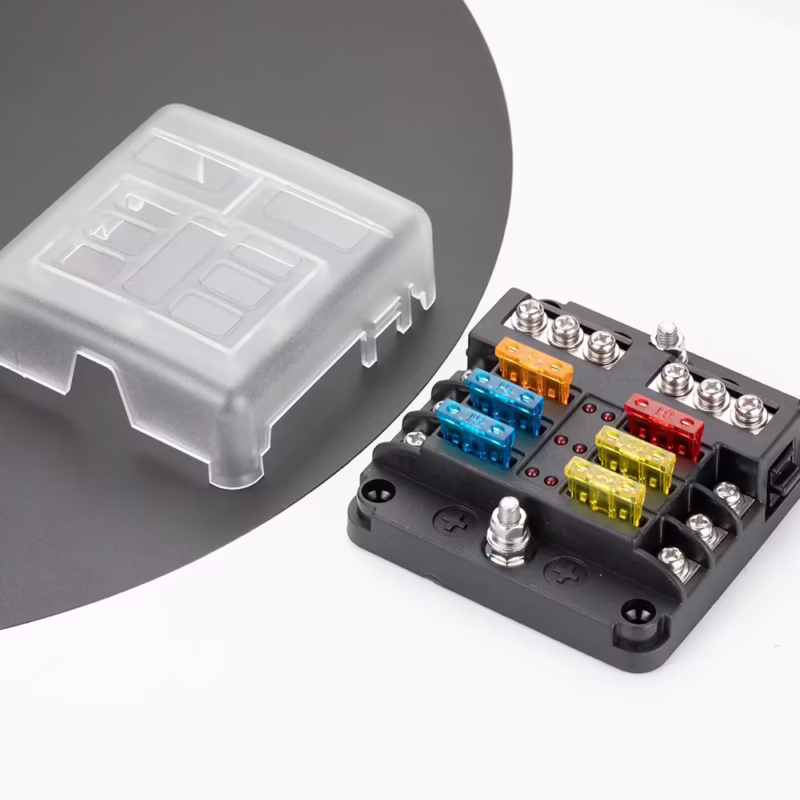

Anatomía de la Caja de Fusibles: Conociendo sus Componentes

Aunque pueden variar en tamaño y diseño, la mayoría de las cajas de fusibles utilizadas en casas rodantes comparten una estructura y componentes similares. Conocerlos te ayudará a entender mejor su funcionamiento y a solucionar problemas si surgen.

Fusibles y Portafusibles

El alma del sistema. Los fusibles son los dispositivos de sacrificio que se queman para salvar tus equipos. En el mundo de las campers, los más comunes son los fusibles de cuchilla (blade fuses), que vienen en diferentes tamaños (estándar/ATC, mini, micro) y colores. Cada color corresponde a un amperaje específico (la cantidad de corriente que puede soportar antes de fundirse). Los portafusibles son las ranuras donde se insertan estos fusibles, asegurando una conexión firme y segura.

Barras Colectoras (Bus Bars)

Dentro de la caja, encontrarás barras colectoras. La más importante es la barra colectora positiva, una placa metálica que recibe el cable principal de la batería y distribuye esa energía a todos los portafusibles. Muchas cajas de fusibles modernas para campers también incluyen una barra colectora negativa, que proporciona un punto de conexión centralizado para todos los cables negativos de los circuitos, simplificando enormemente el cableado y manteniendo todo más ordenado.

La Carcasa o Envolvente

Es la caja exterior que protege todos los componentes internos del polvo, la humedad y los daños físicos. Suelen estar hechas de plásticos resistentes y, a menudo, vienen con una tapa transparente que permite una inspección visual rápida de los fusibles. Algunas tapas incluso tienen espacio para etiquetas, lo cual es extremadamente útil para identificar qué circuito protege cada fusible.

Fusibles vs. Disyuntores: La Batalla por la Protección

En el mundo de la protección de circuitos, hay dos contendientes principales: los fusibles y los disyuntores (o interruptores automáticos). Ambos hacen el mismo trabajo —interrumpir un circuito en caso de falla— pero lo hacen de manera diferente. ¿Cuál es mejor para una casa rodante?

Un disyuntor es esencialmente un interruptor que se dispara (se apaga) automáticamente cuando detecta una sobrecorriente. Su principal ventaja es que es reutilizable; simplemente tienes que volver a encenderlo una vez que el problema se ha solucionado. Un fusible, por otro lado, es de un solo uso y debe ser reemplazado después de fundirse.

Aquí tienes una tabla comparativa para ayudarte a decidir:

En la práctica, la mayoría de las construcciones de campers utilizan una caja de fusibles por su simplicidad, bajo costo y fiabilidad. Sin embargo, es común usar disyuntores para circuitos de alta potencia, como el que protege el inversor o el cargador de baterías, donde la conveniencia de un reseteo rápido es una gran ventaja.

Cómo Elegir la Caja de Fusibles Adecuada para tu Camper

Seleccionar la caja de fusibles correcta es un paso crucial en el diseño de tu sistema eléctrico. Aquí hay algunos factores a considerar:

1. Número de Circuitos: Haz una lista de todos los aparatos eléctricos que planeas instalar. Cada uno necesitará su propio circuito y fusible. Es una regla de oro elegir una caja con más ranuras de las que necesitas actualmente. Esto te dará espacio para futuras ampliaciones sin tener que rehacer todo el sistema. Una caja de 6, 8 o 12 vías suele ser una buena opción para la mayoría de las furgonetas.
2. Amperaje Máximo: La caja de fusibles tendrá una clasificación de amperaje máximo total y por circuito. Asegúrate de que pueda manejar la carga combinada de todos tus dispositivos.
3. Características Adicionales: Busca características que te hagan la vida más fácil. Las cajas con un bus negativo integrado simplifican el cableado. Las que tienen indicadores LED que se encienden cuando un fusible se funde son increíblemente útiles para diagnosticar problemas rápidamente, especialmente en la oscuridad.
4. Calidad de Construcción: No escatimes en la seguridad eléctrica. Elige una caja de una marca reconocida, con buenos terminales de conexión y una cubierta protectora robusta.

Mantenimiento y Solución de Problemas en Ruta

Una vez instalada, la caja de fusibles requiere poco mantenimiento, pero una revisión periódica es una buena práctica.

• Inspección Visual: De vez en cuando, abre la tapa y busca signos de corrosión en los terminales, cables sueltos o fusibles que parezcan descoloridos por el calor.
• Cómo Cambiar un Fusible Fundido: Si algo deja de funcionar, la caja de fusibles es el primer lugar que debes mirar. Si tienes una con indicadores LED, la tarea es fácil. Si no, tendrás que revisar visualmente cada fusible. Un fusible fundido tendrá el filamento metálico interior roto. Para cambiarlo, asegúrate de que el circuito esté apagado, retira el fusible quemado (puedes usar una pinza pequeña) y reemplázalo por uno nuevo DEL MISMO AMPERAJE. Usar un fusible de mayor amperaje es extremadamente peligroso, ya que anula la protección y puede provocar un incendio.
• ¿Un Fusible se Funde Repetidamente?: Si un fusible para un circuito específico se funde una y otra vez, tienes un problema subyacente. Nunca lo soluciones poniendo un fusible más grande. Las causas comunes son un aparato defectuoso que consume demasiada corriente o un cortocircuito en el cableado (un cable positivo que está tocando metal). Deberás investigar y solucionar la causa raíz antes de volver a usar ese circuito.

Preguntas Frecuentes (FAQ)

¿Qué hago si un fusible se sigue fundiendo?

Desconecta el aparato de ese circuito. Si al poner un fusible nuevo este no se funde, es probable que el aparato esté defectuoso. Si se funde inmediatamente sin nada conectado, es casi seguro que tienes un cortocircuito en el cableado de ese circuito. Deberás inspeccionar todo el recorrido del cable en busca de daños.

¿Puedo reemplazar un fusible por uno de mayor amperaje?

NUNCA. Es una de las cosas más peligrosas que puedes hacer en un sistema eléctrico. El fusible está dimensionado para proteger el cable. Un fusible más grande permitirá que pase más corriente de la que el cable puede soportar, convirtiendo el cable en una resistencia que se calentará y podría iniciar un incendio.

¿Con qué frecuencia debo revisar mi caja de fusibles?

Una buena práctica es hacer una inspección visual rápida cada pocos meses y antes de cada viaje largo. Comprueba que las conexiones estén apretadas y que no haya signos de corrosión o sobrecalentamiento.

¿Puedo instalar una caja de fusibles yo mismo?

Si tienes conocimientos básicos de electricidad de 12V, te sientes cómodo trabajando con herramientas y sigues las pautas de seguridad (como desconectar siempre la batería antes de trabajar), la instalación de una caja de fusibles es un proyecto de bricolaje totalmente factible. Sin embargo, si tienes alguna duda, la seguridad es lo primero. Contratar a un profesional cualificado siempre es la opción más segura.
