La radiología intervencionista ha experimentado una evolución asombrosa en las últimas décadas, convirtiéndose en una opción segura y mínimamente invasiva para el tratamiento de una amplia variedad de enfermedades vasculares. En el corazón de estos procedimientos se encuentra una herramienta fundamental: el catéter angiográfico. Este dispositivo, que puede parecer un simple tubo flexible, es en realidad una pieza de ingeniería médica de alta precisión. Su correcta selección y manejo son cruciales para el éxito de diagnósticos como la angiografía o tratamientos como la angioplastia. A través de este artículo, exploraremos en profundidad el universo de los catéteres angiográficos, desglosando su construcción, sus características y los diferentes tipos que existen en el arsenal del radiólogo intervencionista.
Un catéter angiográfico es un tubo hueco y flexible diseñado para ser insertado en un vaso sanguíneo, generalmente a través de una pequeña incisión en la ingle (arteria femoral) o la muñeca (arteria radial). Su estructura básica consta de tres partes principales: La función principal de un catéter diagnóstico es servir como un conducto. A través de él, el especialista puede inyectar un medio de contraste yodado que hace visibles los vasos sanguíneos en las imágenes de rayos X (fluoroscopia). Esto permite identificar anomalías como estrechamientos (estenosis), dilataciones (aneurismas) o malformaciones. Además, sirve como un canal para introducir guías, balones y stents durante procedimientos terapéuticos. La eficacia de un catéter depende en gran medida de los materiales con los que está construido. Cada componente está pensado para optimizar su rendimiento dentro del cuerpo. Generalmente, un catéter tiene varias capas: La biocompatibilidad también es crucial para reducir la trombogenicidad, es decir, la tendencia a que se formen coágulos de sangre en su superficie. Para seleccionar el catéter adecuado, el especialista debe considerar varias propiedades y medidas estandarizadas.
¿Qué es un Catéter Angiográfico? La Herramienta Clave
Construcción y Materiales: La Ciencia Detrás del Diseño
Material Ventajas Desventajas Poliuretano Suave, flexible, alta biocompatibilidad. Menor rigidez y control de torque. Polietileno Buena flexibilidad, bajo costo. Menor resistencia a la torsión, puede doblarse. Nylon Muy rígido, excelente control de torque y empuje. Menos flexible, puede ser más traumático en vasos delicados. Teflón (PTFE) Muy bajo coeficiente de fricción. Poca memoria de forma (no mantiene bien las curvas). Características y Medidas Clave de un Catéter
La angiografía por catéter brinda imágenes muy detalladas, claras y precisas de los vasos sanguíneos. Esto es particularmente útil cuando se considera la posibilidad de realizar un procedimiento quirúrgico o intervención percutánea.
Dimensiones: El Sistema French (Fr) y Longitud
El diámetro exterior de un catéter se mide en unidades French (Fr), donde 1 Fr equivale a 0.333 mm. Por lo tanto, un catéter de 5 Fr tiene un diámetro exterior de aproximadamente 1.67 mm. La mayoría de las angiografías diagnósticas se realizan con catéteres de 4 o 5 Fr. El diámetro interior, medido en pulgadas, es igualmente importante, ya que determina el tamaño máximo de la guía metálica que puede pasar por su interior (por ejemplo, una guía de 0.035 pulgadas).
La longitud del catéter se elige en función del sitio de acceso y la arteria de destino. Por ejemplo, para un estudio de las arterias renales desde la ingle, un catéter de 65 cm puede ser suficiente, mientras que para una angiografía cerebral desde el mismo acceso se necesitará uno de 100 cm o más.
Propiedades Técnicas Esenciales
- Navegabilidad (Trackability): La capacidad del catéter para seguir fácilmente una guía metálica a través de curvas y vasos tortuosos.
- Empujabilidad (Pushability): La eficiencia con la que la fuerza aplicada en el conector se transmite a la punta para hacer avanzar el catéter.
- Torque o Maniobrabilidad: La respuesta de 1:1 entre el giro aplicado en el conector y el movimiento de la punta. Un buen torque es vital para dirigir la punta del catéter hacia la entrada de una arteria específica.
- Tasa de Flujo: La cantidad máxima de medio de contraste que puede ser inyectada por segundo, la cual depende del diámetro interno, la longitud y la resistencia del material a la presión.
Clasificación Principal de Catéteres Angiográficos
Los catéteres se pueden clasificar según su forma, su función o el área vascular para la que están diseñados.
Estos catéteres tienen una punta con una curvatura específica diseñada para canular el origen (ostium) de una arteria particular. La forma de la curva se elige en función del ángulo en que la arteria diana nace de la aorta.

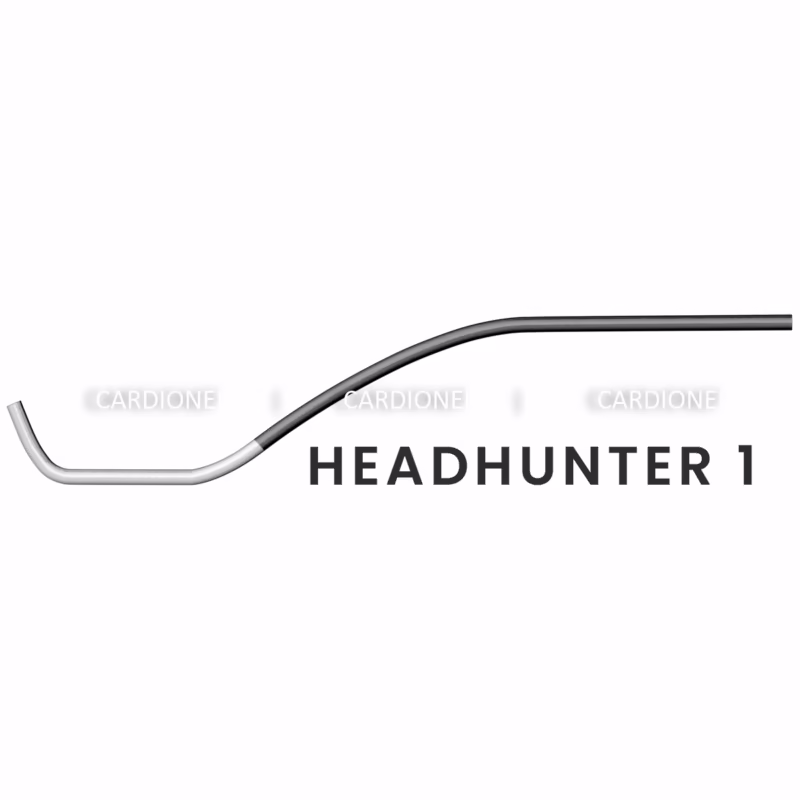

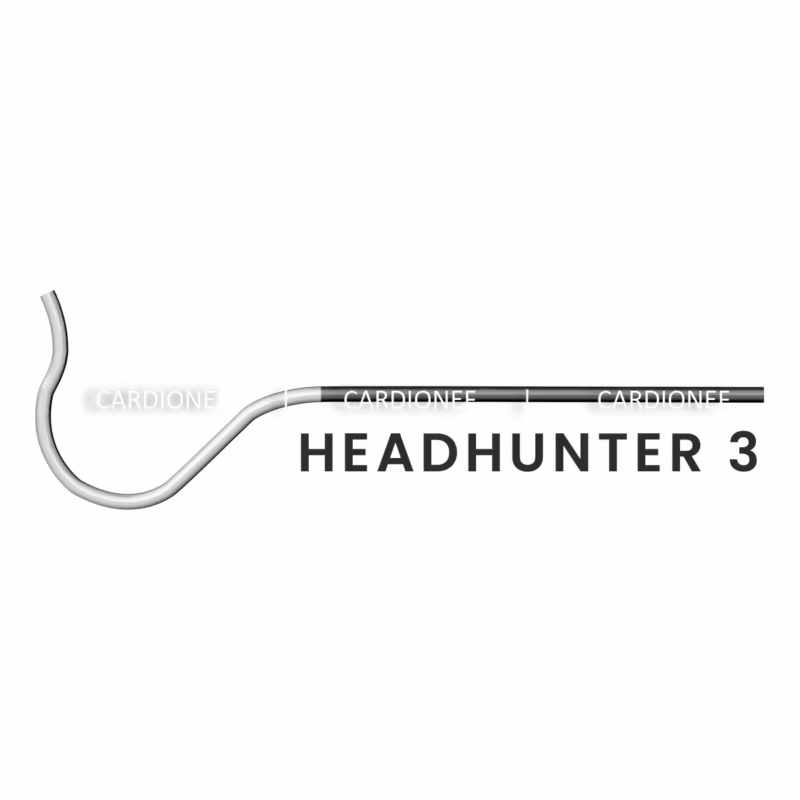

- Para Vasos del Arco Aórtico y Cerebrales: Se utilizan catéteres con curvas simples o complejas. Algunos de los más conocidos son el Head Hunter (H1), Bernstein, Simmons (SIM) o Vertebral. La elección depende de la anatomía del arco aórtico del paciente.

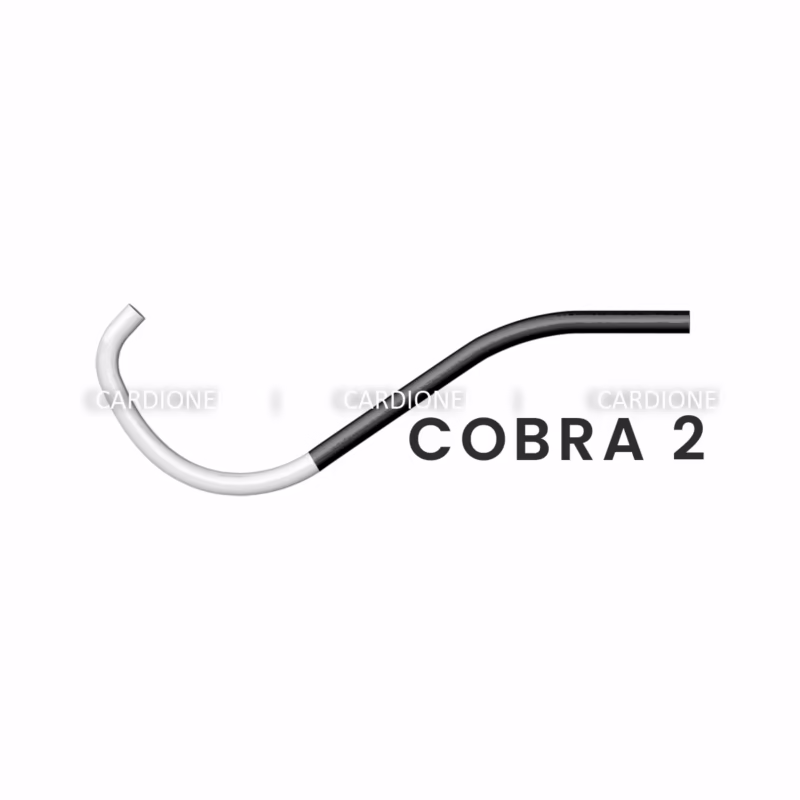

- Para Arterias Viscerales (Abdominales): El catéter Cobra es uno de los más versátiles y utilizados. Su forma de doble curva es ideal para canular las arterias renales, el tronco celíaco o la arteria mesentérica superior. Otros catéteres comunes son el Sidewinder (o Simmons) para ángulos difíciles, y los multipropósito (MPA), que tienen una curva suave y son muy polivalentes.
Catéteres de Drenaje o "Flush": Para Vistas Panorámicas

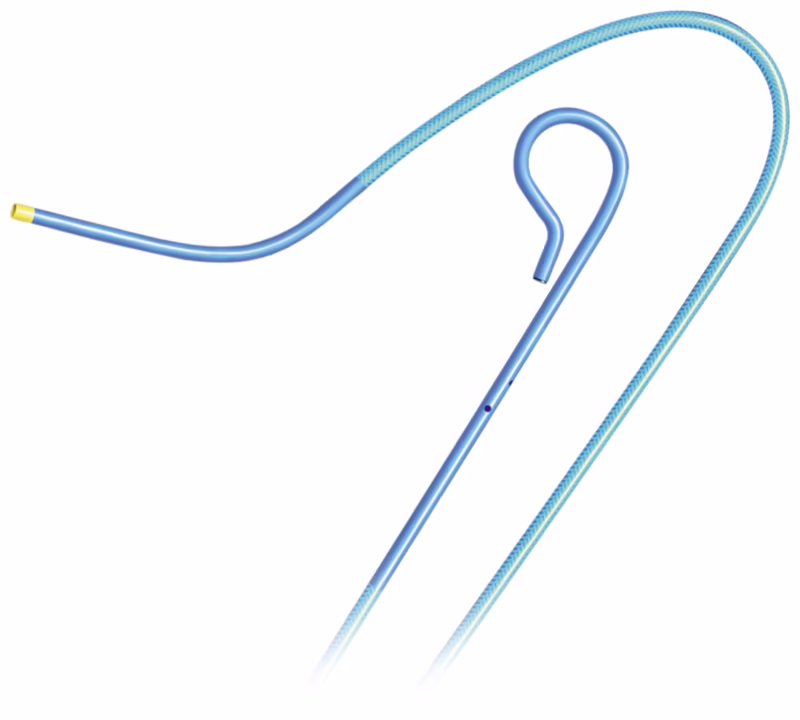

Cuando se necesita obtener una imagen general de un vaso grande como la aorta, se utilizan catéteres diseñados para inyectar un gran volumen de contraste a alta velocidad de forma segura. El más representativo es el catéter Pigtail (cola de cerdo).
Este catéter tiene una punta curvada en forma de bucle con múltiples orificios laterales. Esta configuración dispersa el chorro de contraste, minimizando el "efecto látigo" (recoil o retroceso del catéter) y reduciendo el riesgo de dañar la pared del vaso o de inyectar selectivamente en una rama pequeña. Es la herramienta de elección para realizar un aortograma.
Catéteres Guía: El Soporte para la Intervención
A diferencia de los catéteres diagnósticos, los catéteres guía son más robustos, tienen paredes más rígidas y un lumen interno más grande para un mismo diámetro exterior. Su función principal no es solo diagnosticar, sino proporcionar un soporte estable y un conducto seguro para introducir otros dispositivos como balones de angioplastia, stents o microcatéteres. Son esenciales en los procedimientos terapéuticos, ya que ofrecen el apoyo necesario (conocido como "back-up support") para empujar estos dispositivos a través de lesiones estrechas o calcificadas.
Catéteres Especiales: Herramientas para Misiones Específicas
- Microcatéteres: Son catéteres extremadamente finos (de 3 Fr o menos) que se introducen a través de un catéter convencional para navegar por vasos muy pequeños y distales. Son indispensables en procedimientos de embolización de tumores o malformaciones arteriovenosas.
- Catéteres de Balón (Angioplastia): Llevan un balón inflable en la punta. Se utilizan para dilatar zonas de estenosis en las arterias. Pueden ser de tipo "monorail" (guía corta) o "over-the-wire" (guía larga).
- Catéteres de Medición (Sizing): Tienen marcas radiopacas a intervalos regulares (generalmente cada centímetro) que permiten medir con precisión la longitud de una lesión o el diámetro de un vaso antes de implantar un stent.
¿Cómo se Elige el Catéter Adecuado?
La selección del catéter no es aleatoria. El radiólogo intervencionista analiza la angiografía inicial y considera varios factores:
- El vaso de destino: El ángulo de origen de la arteria (agudo, recto u obtuso) determina la forma de la curva necesaria.
- El sitio de acceso: La ruta desde la arteria femoral es diferente a la de la radial, lo que puede requerir catéteres de diferente forma y longitud.
- La anatomía del paciente: La tortuosidad de los vasos o el ancho de la aorta influyen en la elección de un catéter más o menos rígido y con una curva más o menos pronunciada.
Preguntas Frecuentes (FAQ)
¿Qué se siente durante una angiografía por catéter?
El procedimiento es generalmente indoloro. Sentirá un pequeño pinchazo inicial para la anestesia local en el sitio de punción. No sentirá el catéter moviéndose dentro de sus vasos. Cuando se inyecta el medio de contraste, es común experimentar una sensación de calor o ardor que dura solo unos segundos.
¿Qué catéter se utiliza para un aortograma?
Para visualizar la aorta, el catéter de elección es el Pigtail (cola de cerdo). Su diseño con múltiples orificios laterales permite una inyección de alto volumen de contraste de manera segura y difusa, obteniendo una excelente opacificación del vaso sin riesgo de lesionar la pared aórtica.
¿Son peligrosos los catéteres angiográficos?
Como todo procedimiento médico, existen riesgos, aunque son bajos cuando los realiza un equipo experimentado. Las complicaciones pueden incluir hematoma en el sitio de punción, reacción alérgica al contraste o, muy raramente, daño al vaso sanguíneo. Los beneficios de obtener un diagnóstico preciso o realizar un tratamiento mínimamente invasivo suelen superar con creces estos riesgos.
¿De qué material están hechos los catéteres?
Están fabricados con polímeros de grado médico como poliuretano, polietileno y nylon. A menudo, son una combinación de varios materiales en diferentes capas para lograr el equilibrio perfecto entre flexibilidad, rigidez, lubricidad y control para cada aplicación específica.
