En el corazón de toda edificación sólida y segura se encuentran elementos que, aunque a menudo ocultos tras el concreto, son absolutamente cruciales para su integridad. Hablamos de los estribos, también conocidos como anillos, piezas fundamentales en el armado de estructuras de concreto. Comprender su función, variedad y correcta aplicación es indispensable no solo para los profesionales de la industria, sino para cualquiera que desee embarcarse en un proyecto de construcción. Este artículo es una guía completa que te llevará a conocer a fondo estos componentes vitales, desde su definición hasta sus medidas exactas y su correcta colocación.
¿Qué son los Estribos y cuál es su Función Vital?
Los estribos son barras, generalmente fabricadas a partir de alambrón o varillas de acero corrugado, que se doblan en formas específicas (cuadradas, rectangulares o triangulares) para abrazar y confinar las barras de acero longitudinales dentro de elementos estructurales como columnas, vigas y castillos. Su propósito va mucho más allá de simplemente mantener las varillas en su sitio durante el vaciado del concreto.
La función principal de los estribos es múltiple y crítica para la seguridad de la estructura:
- Resistencia a Fuerzas de Corte: Son la primera línea de defensa contra las fuerzas cortantes y de tracción diagonal que pueden causar fallas estructurales, especialmente en vigas.
- Confinamiento del Concreto: Envuelven el núcleo de concreto de una columna o viga, aumentando su resistencia a la compresión y mejorando significativamente su ductilidad, es decir, su capacidad para deformarse sin colapsar, algo esencial en zonas sísmicas.
- Prevención del Pandeo: Evitan que las varillas de acero principales se doblen o pandeen bajo cargas de compresión, manteniendo la geometría del armado intacta.
- Posicionamiento del Acero: Aseguran que el acero de refuerzo principal se mantenga en la posición exacta diseñada durante todo el proceso de construcción, garantizando que la estructura funcione como se calculó.
- Eficiencia Constructiva: El uso de estribos prefabricados o hechos en serie acelera los tiempos de armado y minimiza el desperdicio de material en la obra.
Tipos de Estribos: Materiales y Usos Específicos
La clasificación de los estribos se puede hacer desde dos perspectivas principales: el material con el que se fabrican y el elemento estructural que van a reforzar. Ambas son determinantes para elegir el anillo correcto para cada aplicación.
Según el Material:
Estribos de Alambrón: Fabricados con alambre de acero liso, generalmente de calibres como 5.5 mm o 6.35 mm (¼”). Son recomendados para construcciones más ligeras, de menor escala o en zonas con baja actividad sísmica. Son comunes en castillos para muros divisorios o dalas de cerramiento.
Estribos de Varilla Corrugada: Hechos con varilla de acero que presenta resaltes o corrugas en su superficie. Estas corrugas mejoran drásticamente la adherencia con el concreto. Se utilizan en estructuras con mayor responsabilidad, como columnas principales y vigas de carga en edificaciones de varios niveles, donde la resistencia es primordial.
Según la Estructura que Refuerzan:
Para facilitar su identificación en planos y en obra, los estribos se suelen codificar con una letra según su uso:
- Estribos para Columnas (Tipo C): Generalmente de forma cuadrada o rectangular, sus dimensiones se eligen en función del tamaño final de la columna y el ancho de los muros.
- Estribos para Vigas (Tipo V): También cuadrados o rectangulares, su selección depende de las especificaciones del techo o la cubierta que soportarán.
- Estribos para Columnas y Vigas (Tipo E): Son anillos robustos, típicamente de varilla de ⅜”, diseñados para elementos de mayor envergadura como columnas aisladas, vigas peraltadas y elementos de confinamiento en sistemas estructurales más complejos.
Tablas de Medidas: La Guía Definitiva
La precisión en las dimensiones de los estribos es fundamental para garantizar la correcta cobertura de concreto y el funcionamiento adecuado de las estructuras. A continuación, se presentan tablas detalladas con las medidas estándar más comunes.
Medidas de Estribos de Varilla Corrugada
Estas medidas consideran el diámetro de la varilla, las dimensiones del anillo y la longitud de los ganchos, que son esenciales para un anclaje efectivo dentro del concreto.
| Tipo | Diámetro Varilla (mm) | Ancho (cm) | Largo (cm) | Gancho (cm) |
|---|---|---|---|---|
| C1 | 6 | 18 | 18 | 8 |
| C2 | 6 | 8.5 | 26 | 8 |
| C3 | 6 | 8.5 | 31 | 8 |
| V1 | 6 | 12.5 | 18 | 8 |
| V2 | 6 | 15 | 18 | 8 |
| E1 | 9.525 (⅜”) | 17 | 17 | 11 |
| E2 | 9.525 (⅜”) | 17 | 22 | 11 |
Nota: Esta es una tabla resumida. Existen muchas más combinaciones según las necesidades del proyecto.
Medidas de Estribos de Alambrón
Para estribos de alambrón, las medidas se centran en la forma y el calibre del alambre.
| Forma | Diámetro Alambrón | Medidas Comunes (cm) |
|---|---|---|
| Cuadrado | 5.5 mm y 6.35 mm (¼”) | 10x10, 12x12 |
| Rectangular | 5.5 mm y 6.35 mm (¼”) | 12x16, 12x20, 12x30 |
| Triangular | 5.5 mm y 6.35 mm (¼”) | 10x10, 12x12, 12x16 |
Colocación: ¿Dónde y Cómo se Instalan los Estribos?
La correcta disposición y espaciamiento de los estribos es tan importante como su fabricación. Una mala colocación puede anular sus beneficios y comprometer la seguridad del elemento estructural.
En Columnas
Los estribos se distribuyen a lo largo de toda la columna. La separación entre ellos no es uniforme: es menor en los extremos (cerca de la conexión con vigas o la cimentación) y mayor en la zona central. Esto se debe a que las fuerzas de corte son más altas en los extremos. Como referencia general, para una columna de 2.5 metros de altura, se pueden requerir aproximadamente 20 estribos. En un castillo de 15x15 cm, es común colocar estribos de 12x12 cm cada 15 cm, lo que resulta en unos 7 estribos por metro lineal.
En Vigas
De manera similar a las columnas, la separación de los estribos en las vigas es más densa cerca de los apoyos (columnas) y se amplía hacia el centro del claro. Esta distribución responde directamente al diagrama de fuerzas cortantes de la viga, que es máximo en los apoyos y mínimo o nulo en el centro.
Preguntas Frecuentes (FAQ)
¿Cuál es la diferencia principal entre un estribo de alambrón y uno de varilla?
La diferencia radica en el material y su aplicación. El alambrón es liso y se usa en estructuras ligeras. La varilla es corrugada, ofrece mayor adherencia al concreto y se emplea en elementos estructurales de mayor responsabilidad que requieren más resistencia.
¿Cuántos estribos lleva una columna de 2.5 metros?
Aunque depende del diseño específico, una estimación común es de aproximadamente 20 estribos, con una separación más cerrada en los extremos y más abierta en el centro.
¿Para qué sirven los ganchos en los estribos?
Los ganchos, que deben doblarse hacia el interior del elemento (el núcleo de concreto), son cruciales para anclar el estribo y evitar que se abra bajo tensión. Un estribo sin ganchos o con ganchos mal doblados pierde gran parte de su capacidad de confinamiento.
¿Es mejor comprar estribos prefabricados o hacerlos en obra?

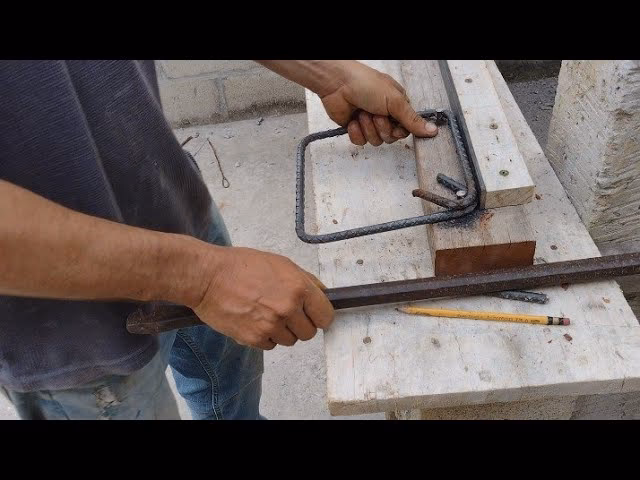

Los estribos prefabricados garantizan uniformidad en las medidas y dobleces, lo que puede mejorar la calidad y acelerar el trabajo. Hacerlos en obra ofrece flexibilidad para medidas no estándar, pero requiere mano de obra calificada y herramientas adecuadas para asegurar la precisión y la durabilidad del armado.
