El Sistema Eléctrico de tu Casa Rodante

La libertad de viajar en una casa rodante depende en gran medida de un componente silencioso pero vital: su sistema eléctrico. Una instalación eléctrica bien diseñada y ejecutada no solo alimenta nuestras luces, electrodomésticos y dispositivos, sino que también garantiza nuestra seguridad en la carretera y en el camping. Si estás construyendo tu propia camper, renovando una autocaravana antigua o simplemente necesitas añadir un nuevo punto de luz, comprender los fundamentos de la electricidad en vehículos recreativos es el primer paso hacia el éxito. A diferencia de una vivienda convencional, una casa rodante maneja dos sistemas eléctricos distintos que trabajan en armonía, y conocerlos es clave para cualquier proyecto.

En este artículo exhaustivo, desglosaremos todo lo que necesitas saber sobre la instalación eléctrica en tu casa rodante. Desde las herramientas necesarias hasta el diseño de un plano eficiente, te guiaremos paso a paso para que puedas realizar un trabajo seguro, funcional y duradero. ¡Prepárate para iluminar tus aventuras!

Comprendiendo los Dos Corazones Eléctricos de tu Casa Rodante

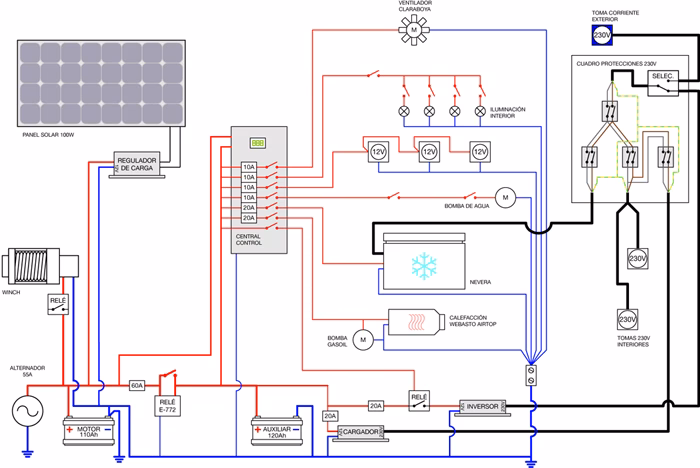

Lo primero y más importante es entender que tu casa rodante tiene dos sistemas eléctricos separados pero interconectados: el sistema de 12 voltios (DC o Corriente Continua) y el sistema de 220/230 voltios (AC o Corriente Alterna), aunque en algunas regiones puede ser de 110/120 voltios.

• Sistema de 12V DC: Este es el sistema de baja tensión alimentado por las baterías de la vivienda (no la del motor del vehículo). Es el sistema que te da autonomía cuando no estás conectado a una fuente de energía externa. Alimenta elementos esenciales como la bomba de agua, las luces interiores LED, los ventiladores de techo, los puertos USB para cargar dispositivos y el encendido del frigorífico de gas. Es el verdadero corazón de la vida 'off-grid'.
• Sistema de 220V AC: Este es el sistema de alta tensión, similar al que tienes en casa. Funciona únicamente cuando estás conectado a una toma de corriente externa (conocida como 'shore power' en un camping) o cuando utilizas un generador o un inversor de corriente. Este sistema alimenta los electrodomésticos de mayor consumo, como el aire acondicionado, el microondas, el calentador de agua eléctrico y los enchufes convencionales donde conectas tu portátil o una cafetera.

Comprender esta dualidad es fundamental para planificar qué dispositivos usarás y cuándo, lo que a su vez determinará la capacidad de tus baterías, el grosor de los cables y la necesidad de otros componentes.

Componentes Clave del Sistema Eléctrico

Un sistema eléctrico robusto se compone de varias piezas que trabajan en conjunto. Aquí están las más importantes:

• Baterías Auxiliares: Son el alma de tu sistema de 12V. Pueden ser de varios tipos: AGM, Gel o Litio (LiFePO4), siendo estas últimas las más eficientes y duraderas, aunque más costosas. Su capacidad se mide en Amperios-hora (Ah) y determinará cuánto tiempo puedes vivir sin recargarlas.
• Convertidor/Cargador: Es un dispositivo que se activa al conectar la casa rodante a la corriente externa de 220V. Su función es doble: convierte la corriente alterna (AC) en corriente continua (DC) para alimentar los dispositivos de 12V directamente y, al mismo tiempo, recarga las baterías auxiliares.
• Inversor de Corriente: Hace la función opuesta al convertidor. Toma la energía de 12V DC de tus baterías y la transforma en 220V AC. Esto te permite usar electrodomésticos de alta tensión (como un portátil o una batidora) sin estar conectado a una toma externa. La potencia del inversor (medida en vatios) determinará qué aparatos puedes usar.
• Panel de Control con Fusibles y Disyuntores: Es el centro neurálgico de la distribución y protección. El lado de 12V utiliza fusibles para proteger cada circuito (luces, bomba, etc.) de sobrecargas, mientras que el lado de 220V utiliza disyuntores (magnetotérmicos y diferenciales) para proteger los enchufes y aparatos de alto consumo, además de protegerte a ti de descargas eléctricas.

Herramientas Necesarias para una Instalación Segura

Antes de cortar un solo cable, asegúrate de tener el equipo adecuado. Trabajar en electricidad sin las herramientas correctas no solo es ineficiente, sino también peligroso.

• Multímetro Digital: La herramienta más importante. Te permite medir voltaje (V), corriente (A) y resistencia (Ω), fundamental para diagnosticar problemas y verificar conexiones.
• Pelacables y Cortacables: Un buen pelacables te permite retirar el aislante del cable sin dañar los filamentos de cobre.
• Crimpadora de Terminales: Esencial para asegurar terminales (de ojal, de horquilla, etc.) a los extremos de los cables de 12V, garantizando una conexión sólida y segura.
• Destornilladores Aislados: Un juego de destornilladores (planos y de estrella) con aislamiento en el mango para protegerte de posibles descargas.
• Detector de Tensión sin Contacto: Una herramienta de seguridad para verificar rápidamente si un cable o enchufe tiene corriente antes de tocarlo.
• Cinta Métrica y Lápiz: Para planificar y marcar el recorrido de los cables y la ubicación de los componentes.

Instalación Eléctrica Paso a Paso en tu Casa Rodante

Realizar una instalación desde cero puede parecer abrumador, pero si lo divides en pasos lógicos, el proceso se vuelve mucho más manejable.

1. Diseña un Plano Eléctrico Detallado

Este es el paso más crucial. Antes de comprar nada, siéntate con papel y lápiz (o un software de diseño) y dibuja la distribución de tu casa rodante. Define dónde irá cada punto de consumo:

• Luces: ¿Cuántas? ¿Dónde? ¿Serán regulables?
• Tomas de 12V: Puertos USB para cargar móviles, tomas de mechero.
• Tomas de 220V: ¿Cuántos enchufes necesitas y en qué lugares estratégicos (cocina, zona de estar)?
• Grandes Consumidores: Ubicación del frigorífico, aire acondicionado, calentador de agua.

Una vez que tengas la lista, calcula el consumo estimado de cada elemento para determinar la capacidad de baterías que necesitas y el grosor de los cables para cada circuito. Un buen plano eléctrico te ahorrará tiempo, dinero y muchos dolores de cabeza.

2. Trazado y Pasado de los Cables

Con el plano en mano, es hora de tender los cables. En una casa rodante, la vibración es un factor constante, por lo que la seguridad es primordial.

• Código de Colores: Utiliza un código de colores consistente. Para 12V, lo estándar es rojo para el positivo (+) y negro para el negativo (-). Para 220V, sigue la normativa local (generalmente marrón/negro para fase, azul para neutro y verde/amarillo para tierra).
• Grosor del Cable (Sección): Utiliza el grosor de cable adecuado para cada circuito. Un cable demasiado fino para la corriente que transporta se sobrecalentará, creando un grave riesgo de incendio. Hay tablas online que te ayudarán a calcular la sección correcta basándose en el amperaje y la longitud del cable. En 12V, es mejor sobredimensionar ligeramente para minimizar la caída de tensión.
• Protección: Pasa los cables por dentro de tubos corrugados o canaletas para protegerlos de roces y posibles daños. Fija los cables a la estructura del vehículo cada 30-40 cm para que no cuelguen ni se muevan con la vibración del viaje.

3. Instalación de Componentes y Puntos de Consumo

Una vez que los cables están en su sitio, puedes empezar a instalar los enchufes, interruptores, luces y otros aparatos. Asegúrate de que todas las conexiones estén firmes y bien aisladas. Utiliza terminales crimpados para las conexiones de 12V, ya que ofrecen una conexión mucho más fiable y duradera que simplemente enrollar los cables.

4. Conexión al Panel de Control

Este es el paso final y el más delicado. Todos los cables de los diferentes circuitos convergerán en tu panel de distribución.

• Sistema 12V: Cada circuito positivo (luces, bomba, etc.) se conectará a un fusible individual en la caja de fusibles. Todos los cables negativos se suelen conectar a una barra de bus común de negativos.
• Sistema 220V: Cada circuito de 220V se conectará a su propio disyuntor magnetotérmico en el cuadro eléctrico. Es obligatorio y vital instalar un disyuntor diferencial general para proteger a las personas de descargas eléctricas.

¡MUY IMPORTANTE! Antes de realizar cualquier conexión en el panel, asegúrate de que las baterías estén completamente desconectadas y que la casa rodante no esté enchufada a ninguna fuente de corriente externa.

Tabla Comparativa: Inversor vs. Convertidor

Preguntas Frecuentes (FAQ)

¿Puedo usar cableado de casa en mi casa rodante?

No es recomendable. El cableado doméstico suele ser de hilo sólido, mientras que para vehículos se debe usar cable multifilamento (compuesto por muchos hilos finos). Este tipo de cable es mucho más flexible y resistente a las vibraciones constantes del viaje, lo que previene roturas internas.

¿Qué tamaño de inversor necesito?

Depende de los aparatos de 220V que quieras usar simultáneamente. Suma los vatios (W) de los dispositivos de mayor consumo que podrías encender a la vez (por ejemplo, un portátil de 90W y un cargador de cámara de 50W = 140W). Elige un inversor que ofrezca al menos un 20-30% más de esa potencia para tener un margen de seguridad. Para aparatos con motor, como una batidora, necesitarás un inversor de onda senoidal pura.

¿Por qué parpadean mis luces de 12V?

El parpadeo suele ser un síntoma de caída de tensión. Esto puede deberse a que las baterías están bajas, a una conexión floja o corroída en algún punto del circuito, o a que el cable que alimenta esas luces es demasiado fino para la distancia que recorre.

¿Cuándo debería llamar a un profesional?

Aunque muchos aspectos de la instalación de 12V pueden ser abordados por un aficionado con cuidado y estudio, la parte de 220V conlleva riesgos mucho mayores. Si no tienes una confianza absoluta en tus conocimientos sobre corriente alterna, la instalación de la toma exterior, el cuadro de disyuntores y las conexiones de alto voltaje, es altamente recomendable contratar a un electricista certificado con experiencia en vehículos recreativos. Tu seguridad y la de tu inversión están en juego.
