En el mundo de las casas rodantes, la personalización y la mejora son parte de la aventura. Queremos añadir nuevos gadgets, desde cámaras de seguridad (dashcams) con modo de estacionamiento hasta sistemas de navegación GPS más avanzados o cargadores USB adicionales. Sin embargo, surge una pregunta fundamental: ¿cómo alimentamos estos dispositivos de forma segura y sin crear un desorden de cables en nuestro preciado espacio? La respuesta más elegante y profesional es conectarlos directamente a la caja de fusibles del vehículo. Este método no solo es más limpio, sino que también es crucial para funciones que requieren energía constante. En este artículo, te guiaremos a través de todo lo que necesitas saber para identificar el tipo de fusible de tu autocaravana y elegir el componente adecuado para una instalación exitosa.
¿Por Qué Conectar Accesorios Directamente a la Caja de Fusibles?
Puede parecer intimidante, pero conectar un dispositivo a la caja de fusibles ofrece ventajas significativas sobre el uso del clásico enchufe de 12V (el mechero):
- Instalación Limpia y Oculta: Permite esconder los cables detrás del salpicadero o los paneles, logrando un acabado profesional y sin estorbos.
- Liberación del Enchufe de 12V: Deja el enchufe principal libre para otros usos temporales, como cargar un teléfono o utilizar un compresor de aire.
- Alimentación Constante o Conmutada: Te da la opción de conectar tu dispositivo a un circuito que siempre tiene energía (ideal para el modo parking de una cámara) o a uno que solo se activa con el contacto del vehículo (ACC).
- Mayor Fiabilidad: Proporciona una conexión eléctrica más estable y segura que un enchufe que puede desconectarse con las vibraciones del camino.
La Herramienta Mágica: El Derivador de Fusibles (Fuse Tap)
Antes de pensar en cortar o empalmar cables, lo cual es una práctica desaconsejada que puede anular garantías y crear riesgos, debes conocer el derivador de fusibles. Este pequeño y económico accesorio es la clave para una instalación no destructiva. Un derivador de fusibles se inserta en una ranura de fusible existente en tu panel. Crea un nuevo punto de conexión, protegido por su propio fusible, para tu nuevo dispositivo, mientras mantiene el fusible original para proteger el circuito del vehículo. Es la forma más sencilla y segura de añadir un nuevo circuito eléctrico, garantizando la máxima seguridad.
Identificando los Tipos de Fusibles en tu Autocaravana
El paso más importante es saber qué tipo de fusible utiliza tu vehículo, ya que el derivador que compres debe coincidir exactamente. La mayoría de las autocaravanas modernas utilizan uno de los cuatro tipos principales de fusibles de cuchilla (blade fuses). Aquí te los describimos:
Fusible Estándar (ATO / ATC)
Son los más grandes y fueron el estándar durante muchos años. Son fáciles de manipular debido a su tamaño. Si tu autocaravana tiene más de 15 años, es muy probable que encuentres estos fusibles en su panel principal.
Fusible Mini (APM / ATM)
Como su nombre indica, son una versión más pequeña de los fusibles estándar. Se volvieron muy populares a partir de los años 90 y son extremadamente comunes en la mayoría de los vehículos de hoy en día, tanto en el compartimento del motor como en el panel interior.
Fusible Mini de Perfil Bajo (APS / ATT)
Son funcionalmente idénticos a los fusibles Mini, pero con un cuerpo de plástico más corto. Esta reducción de tamaño permite cajas de fusibles más compactas. Son muy comunes en vehículos fabricados en la última década.
Fusible Micro2 (APT / ATR)
Este es uno de los tipos más nuevos y pequeños. Tienen dos puntas que salen de la base y son comunes en vehículos más modernos para ahorrar el máximo espacio posible. Son notablemente más pequeños que los Mini.
Tabla Comparativa Rápida de Fusibles
Para facilitar la identificación, aquí tienes una tabla que resume las características de cada tipo:
| Tipo de Fusible | Apariencia / Características | Uso Común en Autocaravanas |
|---|---|---|
| Estándar (ATO/ATC) | El más grande, con cuerpo rectangular y dos cuchillas anchas. | Vehículos más antiguos, circuitos de alta potencia. |
| Mini (APM/ATM) | Más pequeño que el estándar, muy común. Cuchillas más delgadas. | La mayoría de vehículos desde los 90 hasta la actualidad. |
| Mini Perfil Bajo | Igual de ancho que el Mini, pero con un cuerpo de plástico mucho más corto. | Vehículos modernos, cajas de fusibles compactas. |
| Micro2 | El más pequeño, con dos cuchillas que forman las "patas" del fusible. | Vehículos muy recientes, para maximizar el espacio. |
Guía Paso a Paso para Elegir el Fusible Correcto

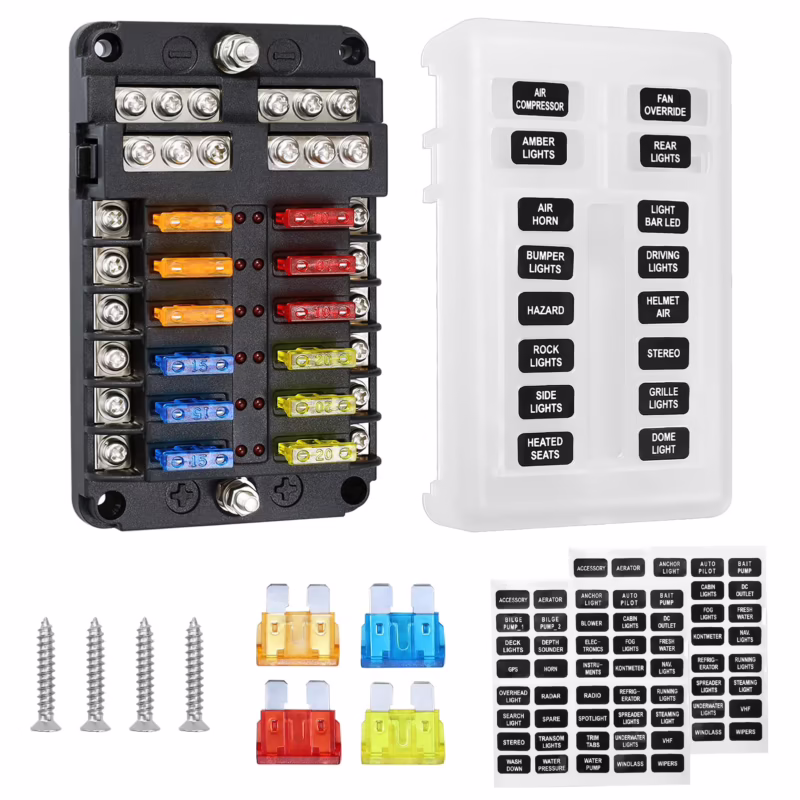

- Localiza la Caja de Fusibles: Tu autocaravana probablemente tenga al menos dos: una en el compartimento del motor (para componentes del chasis como luces, motor de arranque) y otra en el interior, a menudo bajo el salpicadero o cerca de la batería del habitáculo (para luces interiores, bomba de agua, etc.). Consulta el manual de tu vehículo para la ubicación exacta.
- Consulta el Diagrama: La tapa de la caja de fusibles o el manual del vehículo tendrán un diagrama que te indica qué circuito protege cada fusible. Busca un circuito no crítico, como el de la radio, el encendedor o los asientos eléctricos.
- Extrae un Fusible de Muestra: Con el vehículo apagado, utiliza la pinza extractora de fusibles (a menudo incluida en la propia caja de fusibles) o unos alicates de punta fina para retirar con cuidado uno de los fusibles del circuito que has elegido.
- Identifica el Tipo: Compara el fusible que has extraído con las descripciones y la tabla de este artículo. Su forma y tamaño te dirán inequívocamente si es Estándar, Mini, de Perfil Bajo o Micro2.
- Compra el Derivador Correcto: Una vez identificado el tipo, compra un kit de derivador de fusibles que corresponda a ese formato específico. ¡No son intercambiables!
Preguntas Frecuentes (FAQ)
¿Puedo usar cualquier ranura de fusible vacía?
No siempre. Algunas ranuras vacías pueden no tener contactos metálicos internos o no estar activas. Es más seguro utilizar una ranura existente de un circuito no esencial. Además, necesitarás determinar si esa ranura proporciona energía constante (batería) o solo cuando el contacto está puesto (ACC). Para ello, la mejor herramienta es un multímetro, con el que puedes probar la ranura con el motor apagado y luego con el contacto puesto.
¿Qué amperaje debe tener el nuevo fusible?
El derivador de fusibles tiene dos ranuras. En la ranura inferior (la más cercana a las cuchillas) debes colocar el fusible original que sacaste, con su amperaje original. En la ranura superior, colocarás un nuevo fusible para proteger tu nuevo dispositivo. Este fusible debe ser de bajo amperaje, generalmente entre 2A y 5A es suficiente para la mayoría de accesorios como cámaras o GPS. Consulta siempre las especificaciones del dispositivo que vas a instalar.
¿Es este proceso seguro para mi autocaravana?
Sí, cuando se hace correctamente, es el método más seguro y profesional. No altera el cableado original del vehículo y mantiene ambos circuitos (el original y el nuevo) protegidos de forma independiente. Si no te sientes seguro realizando la instalación, siempre es recomendable acudir a un electricista profesional de automoción.
Con esta guía, tienes toda la información necesaria para adentrarte en el mundo de las mejoras eléctricas de tu casa rodante. Identificar el fusible correcto es el primer y más crucial paso para asegurar una instalación exitosa y segura, permitiéndote disfrutar de la última tecnología en tus viajes y aventuras.
