Guía Definitiva para Medir el Eje de tu Remolque

El eje de un remolque o casa rodante es uno de sus componentes más fundamentales. Es el pilar sobre el que descansa todo el peso, el conector entre el chasis y las ruedas, y un elemento crucial para la seguridad y el buen comportamiento en carretera. Ya sea que estés pensando en una actualización, necesites reemplazar una pieza dañada o simplemente estés realizando un mantenimiento exhaustivo, saber cómo medir correctamente el eje es una habilidad indispensable. Una medición incorrecta puede llevar a una cascada de problemas: desde un desgaste prematuro y desigual de los neumáticos hasta problemas de alineación que comprometen la estabilidad del vehículo. Esta guía está diseñada para llevarte de la mano a través de este proceso, desmitificando cada paso para que puedas obtener las cifras exactas que necesitas con total confianza.

¿Por Qué es Tan Crucial Medir el Eje Correctamente?

Podrías pensar que un par de milímetros de diferencia no importan, pero en el mundo de la mecánica de remolques, la precisión lo es todo. Un eje que no encaja a la perfección no es solo un inconveniente, es un riesgo. A continuación, detallamos las razones por las que cada medida cuenta:

• Compatibilidad y Alineación: La medida más obvia es asegurar que el nuevo eje encaje físicamente en los soportes de la suspensión de tu remolque. Una medida incorrecta aquí puede hacer la instalación imposible o, peor aún, forzar los componentes, creando tensión estructural.
• Desgaste de Neumáticos: Un eje con una longitud incorrecta (medida de cara de cubo) puede alterar la geometría de la dirección y la pisada de los neumáticos. Esto provoca un desgaste irregular y rápido, obligándote a reemplazar las cubiertas mucho antes de lo previsto.
• Estabilidad y Manejo: La anchura del eje afecta directamente al centro de gravedad y la estabilidad del remolque. Un eje demasiado estrecho puede hacer que el remolque sea más propenso a volcar en curvas, mientras que uno demasiado ancho puede causar problemas de maniobrabilidad y no pasar por lugares estrechos.
• Seguridad en la Frenada: En ejes con frenos, la alineación y el ajuste son vitales para que el sistema funcione de manera equilibrada. Un eje mal dimensionado puede provocar que una rueda frene más que la otra, causando peligrosos tirones o derrapes durante una frenada de emergencia.

Herramientas que Necesitarás para el Trabajo

No necesitas un taller profesional para realizar estas mediciones, pero sí algunas herramientas básicas para garantizar la precisión. Antes de empezar, asegúrate de tener a mano lo siguiente:

• Cinta Métrica de Calidad: Una cinta métrica metálica, preferiblemente rígida, será tu mejor aliada. Evita las cintas de tela que pueden estirarse y dar lecturas erróneas.
• Regla Recta o Nivel: Muy útil para asegurar que estás midiendo en línea recta, especialmente en distancias largas como la cara del cubo.
• Calibrador o Pie de Rey (Opcional): Para medir el diámetro del tubo del eje con máxima precisión, esta herramienta es ideal.
• Bloc de Notas y Lápiz (o el móvil): No confíes en tu memoria. Anota cada medida claramente en cuanto la tomes. ¡Y no olvides medir dos veces para confirmar!

Las 4 Mediciones Clave para Identificar tu Eje

Para pedir un reemplazo o una mejora, necesitarás proporcionar una serie de mediciones específicas. A continuación, te explicamos cuáles son y cómo tomarlas paso a paso.

1. Medida de Cara de Cubo (Hub Face)

Esta es, posiblemente, la medida más crítica. Se refiere a la distancia total entre las superficies exteriores de los dos cubos de rueda, específicamente en el punto donde la parte trasera de la llanta hace contacto. Esta dimensión determina el ancho de vía efectivo de tu remolque.

Cómo medirla:

1. Asegúrate de que el remolque esté en una superficie nivelada y, si es posible, sin las ruedas montadas para un acceso más fácil.
2. Coloca el extremo de la cinta métrica en la cara exterior de uno de los cubos.
3. Extiende la cinta métrica en línea recta, pasando por debajo del remolque, hasta la cara exterior del cubo opuesto.
4. Asegúrate de que la cinta esté tensa y paralela al eje. Anota la medida con la mayor precisión posible.

2. Medida de Centro de Muelles (Spring Center)

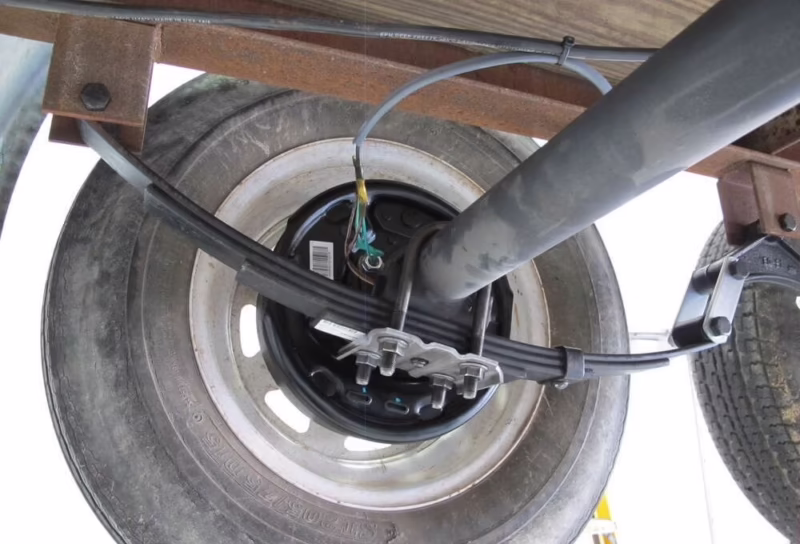

Esta medida es vital para asegurar que el nuevo eje se alinee perfectamente con el sistema de suspensión de ballestas existente en tu remolque. Mide la distancia entre los centros de los asientos o soportes donde las ballestas (leaf springs) se apoyan sobre el eje.

Cómo medirla:

1. Localiza los soportes soldados al tubo del eje. Son unas piezas planas o curvadas donde se asienta el paquete de ballestas.
2. Identifica el punto central de uno de los soportes. A menudo, tienen un pequeño orificio o marca que te puede servir de guía.
3. Mide desde el centro de ese soporte hasta el centro del soporte del lado opuesto.
4. Esta medida debe ser extremadamente precisa, ya que determina si el eje se podrá atornillar directamente al chasis sin modificaciones.

3. Diámetro del Tubo del Eje

El grosor del tubo del eje no solo está relacionado con su capacidad de carga, sino que también determina el tamaño de las abrazaderas (U-bolts) que lo sujetan a las ballestas. Un diámetro incorrecto significa que las abrazaderas no ajustarán bien.

Cómo medirlo:

• Con un calibrador: Es el método más fácil y preciso. Simplemente abre el calibrador y mide el diámetro exterior del tubo.
• Con una cinta métrica: Si no tienes calibrador, puedes medir la circunferencia del tubo (la distancia alrededor del mismo). Luego, divide esa cifra por Pi (π ≈ 3.1416) para obtener el diámetro. Por ejemplo, si la circunferencia es de 9.42 pulgadas, el diámetro es de 3 pulgadas.

4. Patrón de Pernos (Bolt Pattern)

Finalmente, necesitas saber el patrón de pernos de tus cubos para asegurarte de que tus ruedas actuales encajarán en el nuevo eje. Se expresa con dos números: el número de pernos y el diámetro del círculo imaginario que atraviesa el centro de todos ellos.

Cómo medirlo:

• Ejes de número par (4, 6, 8 pernos): Mide la distancia desde el centro de un perno hasta el centro del perno directamente opuesto.
• Ejes de 5 pernos (el más común y complicado): La medición es diferente. Mide desde la parte trasera de un perno hasta el centro del segundo perno consecutivo (saltando uno). ¡No midas desde el centro de un perno al centro del de al lado!

Tabla Resumen de Mediciones del Eje

Preguntas Frecuentes (FAQ)

¿Qué hago si mi eje actual está doblado? ¿Afectará a las mediciones?

Sí, un eje doblado puede falsear las medidas, especialmente la de cara de cubo. Si la curvatura es severa, la medida podría ser ligeramente menor a la real. En este caso, lo mejor es buscar la placa de identificación del eje, que a menudo contiene las especificaciones originales. Si no es legible, mide con el mayor cuidado posible y considera consultar con un profesional para verificar tus cifras.

¿Puedo instalar un eje que es ligeramente más ancho o estrecho?

No es recomendable. Alterar la medida de cara de cubo original puede tener consecuencias negativas. Un eje más ancho puede hacer que las ruedas rocen con los guardabarros en baches o giros, mientras que uno más estrecho reduce la estabilidad y puede poner más tensión en los rodamientos. Cíñete siempre a las especificaciones del fabricante.

¿Dónde encuentro la capacidad de carga de mi eje?

La mayoría de los ejes tienen una pegatina o una placa metálica en el centro del tubo. Esta placa suele indicar el fabricante, el número de serie y, lo más importante, la capacidad de carga (por ejemplo, 3500 lbs, 5200 lbs, 7000 lbs). Con el tiempo, puede estar cubierta de suciedad, óxido o haberse desprendido. Si no la encuentras, el diámetro del tubo y el tipo de rodamientos pueden darte una muy buena pista sobre su capacidad.

¿Y si las medidas no coinciden con ningún estándar?

Aunque la mayoría de los ejes se adhieren a tamaños estándar, algunos remolques, especialmente los más antiguos o de fabricación personalizada, pueden tener ejes a medida. Si tus mediciones no encajan con los modelos disponibles en el mercado, tu mejor opción es contactar a un taller especializado en remolques o directamente a un fabricante de ejes para solicitar uno personalizado con tus especificaciones exactas.

Tomarse el tiempo para medir cuidadosamente el eje de tu remolque es una inversión en tranquilidad y seguridad. Con estas instrucciones y un poco de paciencia, puedes estar seguro de que comprarás la pieza correcta a la primera, ahorrándote tiempo, dinero y muchos dolores de cabeza en el futuro. ¡Ahora estás listo para abordar el proyecto con la confianza de un profesional!
